COBieの勉強
2020.10.29
パラメトリック・ボイス 芝浦工業大学 志手一哉
BIMの情報を施設マネジメントシステムに引き継ぐテンプレートとしてCOBie（Construction
Operations Building Information Exchange）がある。英国では、「BS 1192-4:2014
Collaborative production of information Part 4: Fulfilling employer’s information
exchange requirements using COBie – Code of practice」として、公共建築プロジェクト
における引き渡しの情報として必須になっているという。そうしたこともあり、英国NBSはオ
ブジェクトの標準属性項目にCOBieの項目を採用している。
COBieのテンプレートはエクセルファイルで用意されており、20のシートで構成されている。
その内の1つはファイルの説明を記述するシートなので、残りの19のシートにプロジェクト
フェーズから維持管理フェーズに引き渡す情報を入力する。それらの関係を可視化すると下図
のようになる。「Facilities」から「Floors」「Spaces」「Zones」に伸びるラインは空間に対
する情報で、各々のシートが「FloorNames」や「SpaceName」のデータでリンクされてい
る。「Type」「Component」「System」に伸びるラインは部品や機器に対する情報で、各々
のシートが「TypeName」や「ComponentName」のデータでリンクされている。また、
「Spaces」と「Component」は「Space」のデータでリンクされ、「Type」と「Job」
「Spare」「Resource」は「TypeName」や「Name」でリンクされる。ここまでの9つの
シートが構造化されたリレーショナルデータベースの形式をとる。それらに対してある種で自
由にリンクを設定できるシートとして「Assembly」「Coordinates」「Documents」
「Impact」「Attributes」「Issues」「Connections」が用意されている。「Contact」は各
シートの情報を作成した人や組織をリスト化したマスターで、「PickLists」は各シートで選択
する項目をリスト化したマスターである。
各シートはその情報を入力するフェーズが示唆されている。下の図では、薄緑色が基本設計
フェーズ、水色が実施設計フェーズ、橙色が維持管理フェーズ、灰色がフェーズを問わず入力
するシートとされている。また、赤線で囲ったシートの情報は、施工フェーズで追記される内
容を含んでいる。文字が斜体のシートはBIMオーサリングツールから出力できる情報で、
AutodeskのRevitを例にすれば、「Facilities」「Floors」「Spaces」「Type」「Component」
「Systems」「Coordinates」「Attributes」はツールに入力したデータを直接利用し、
「Contact」「Zones」はアドオンプログラムのCOBie Extensionツールで入力したデータを
利用する。それらの中でオブジェクトの属性項目に設定するのは「Type」と「Component」
のシートを構成する項目である。全てのデータをBIMオーサリングツールで入力するのはかな
り大変だが、集計表とエクセルをリンクすれば入力作業を分担できそうである。
各シートは、保全マネジメントシステム（Computerized maintenance management
system：CMMS）で言うところの各種の台帳に相当する。それらの項目とCOBieの項目を共
通の語彙として、CMMSの台帳を自動で用意したり、CMMSからCOBieを通じてBIMのパラ
メータにアクセスしたりするような使い方を想定できる。また、「System」や「Zones」の
シートの記述を工夫することで、機械設備と電気設備が複雑に絡み合うような施設管理で参照
したい情報をデジタル化できそうである。建物にもOSが必要と問われ始めている今だからこ
そ、COBieの構造、BIMやIFCとの連携を丁寧に分析してみる必要があるのではないかと考え
ている。

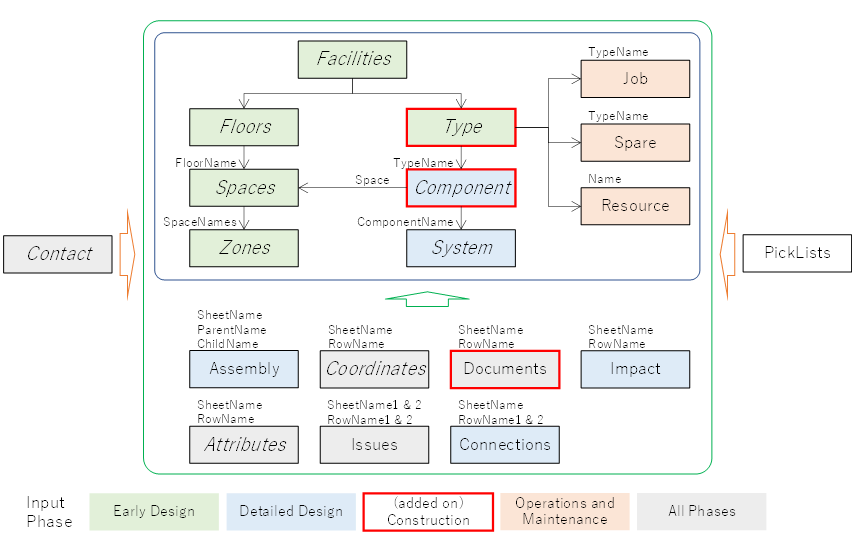

COBieの各シート相互の関係
